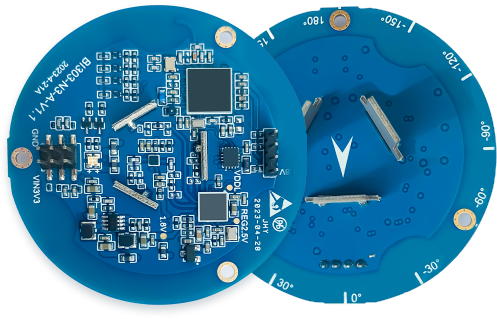

AOA定位定向基站模组 | HY-BI303

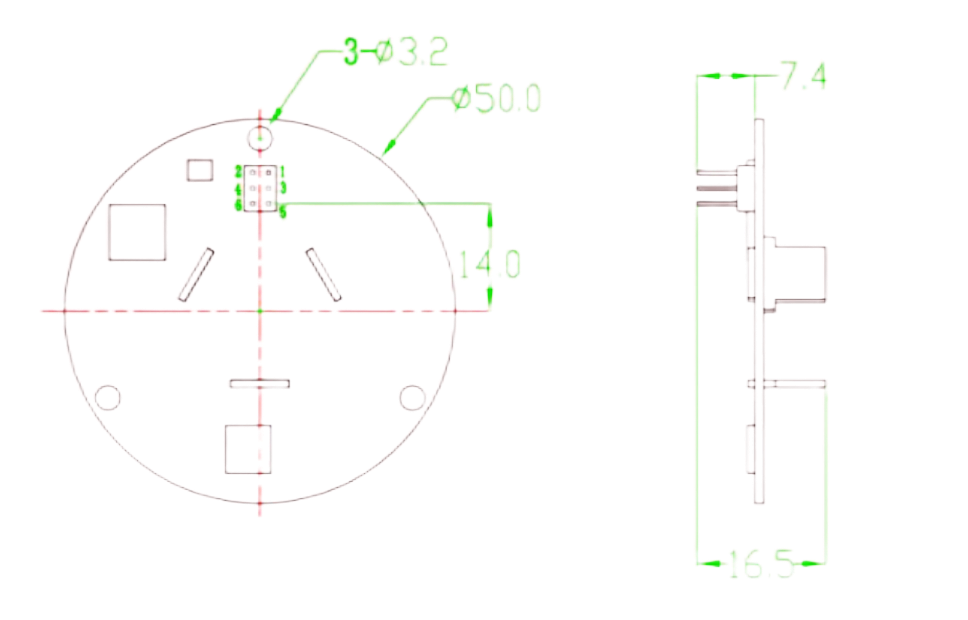

| 物理参数 | 尺寸 重量 安装孔 接口 供电电源 LED指示灯 | ＜Φ50mm*16.5mm 6g 见结构设计图 2个GPIO,UART_TXD,UART_RXD,GND,VDD3V3 DC 3.3V±5% 1红绿双色指示灯 |
|---|---|---|
| 功耗参数 | 平均电流 峰值电流 | 75mA/5V@80Hz 660mA/5V@80Hz |
| 天线参数 | UWB天线类型 蓝牙天线类型 | 板载阵列天线 板载陶天线 |
| 性能参数 | UWB通信距离 测角精度 测距精度 测量频度 通信功能 UWB标准 | 100米，无干扰，无遮挡 +0.5°(1) N3 +2.5°(10) Q3 +5cm(1o)，两个模组主天线之间测距 80Hz(最大) 支持数据透传模式 IEEE 802.15.4z |
| 可靠性 | 工作温度 存储温度 工作湿度 防静电等级 | -40°C-+75°C -40°C~+85°C 95%(非凝结) IEC61000-4-2 标准4级 |
| 名称 | 数量 | BI303-Q3 | BI303-N3 | 备注 |
|---|---|---|---|---|
| 评估板 | 1 | 是 | 是 | BI303通用评估板，一个主板仅需一个评估板 |
| 标签 | 1 | 是 | 是 | ch5/ch9可配置 |
| 协同标签 | 1 | 是 | 是 | 多个AOA设备相互测距角 |
